UPS電源維修

UPS維修整體思路

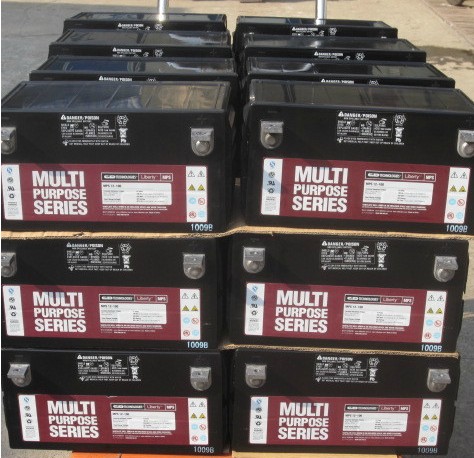

500VA后備式UPS電源使用比較普遍，下面主要介紹SANTAK(山特)UPS-500VA電源常見故障的維修。其常見的故障有：功率管Q17、Q18損壞;參數(電位器)失調;交流保險絲斷;電瓶老化;U8、U9性能變壞;晶體管Q1和Q2損壞。UPS由兩部分組成。一是市電供電部分，另一是逆變供電部分。當UPS出現故障時，首先要分出是哪一部分出了問題，若綠色指示燈亮，蜂鳴器不叫，有220V輸出電壓，則說明市電供電穩壓部分正常，否則有故障點。若紅色指示燈閃爍或長亮、蜂鳴器斷續鳴叫或長鳴，說明逆變器部分不常。 在兩個部分中逆變部分的故障率最高。而逆變部分出問題最多的就是電池。目前，在中小型UPS電源中，廣泛使用的是免維護密封式鉛酸蓄電池，它的價格較貴，大約占UPS電源生產總成本的2/5～1/2左右。它的正常電壓為12V。本文所講的UPS中有兩塊這樣的電池。兩塊電池電壓在20V～26V之間UPS可以正常使用，否則應更換電池或?qū)﹄姵剡M行充電，然后查相關電路是否有故障。一般電源電池出問題的原因為蓄電池的內阻增大，嚴重時會使個別電池永久損壞;
另一個原因是蓄電池長期閑置不用或長期處于浮充狀態而不放電。長期處于浮充狀態是電池損壞的最主要原因，因此UPS在使用一段時間后，要人為地使UPS處于逆變狀態一會，這樣可延長電池壽命。
